    Sistemas & productos Cerámica de construcción

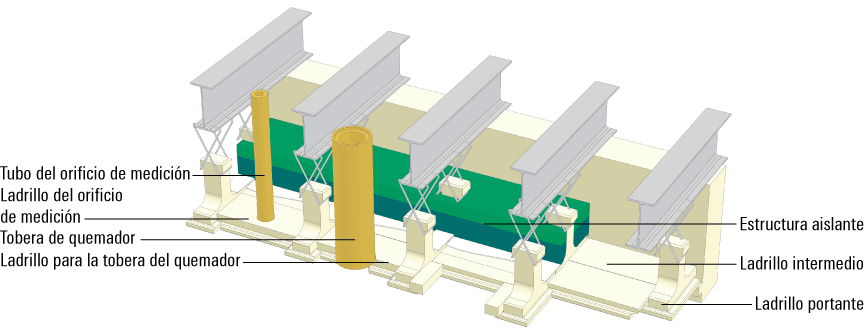

    Techo.


    Ladrillo portante
    Sirve para colgar el techo suspendido de la estructura de acero del horno túnel debiendo soportar cargas estáticas y solicitaciones térmicas considerables.

    Ladrillo intermedio
    Elementos intermedios entrelazados entre las filas de ladrillos portantes. El solapamiento de los elementos gracias a la junta en forma de Z asegura la estanqueidad de la cámara del horno hacia arriba.

    Tubo del orificio de medición
    El tubo del orificio de medición sirve como guía de los termopares para medir la temperatura del horno y otros dispositivos de medición.

    Ladrillo del orificio de medición
    En el ladrillo del orificio de medición se aloja el tubo del orificio.

    Tobera del quemador
    En la tobera del quemador se alojan las lanzas del quemador para el caldeo del horno.

    Ladrillo para la tobera del quemador
    El ladrillo para la tobera del quemador aloja la tobera.

    Estructura aislante
    La estructura aislante se adapta a las condiciones de servicio del respectivo sector del horno. Los materiales así como el número y el grueso de las capas de la estructura aislante varían correspondientemente.
